YAMAHA贴装实战经验总结之元器件被带回 发布时间:2022-04-07 阅读人数:

在使用YAMAHA贴片机进行贴装操作的过程中,会遇到各种各样的问题,通过认真观察现象,分析原因,并最终找出问题的产生原因和解决问题的办法。本文讲述YAMAHA贴装实战经验总结之元器件被带回。

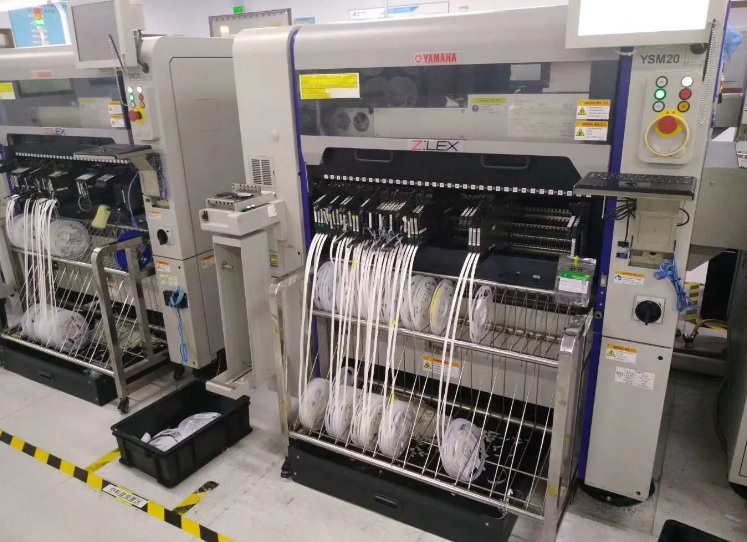

YAMAHA贴片机外观YSMR20R

贴片机机型:YAMAHA(雅马哈)

工厂:钛克电子贴片车间1号生产线。

日期:2022年4月7日。

元器件型号:二极管ZMM12。

元器件封装:MELF。

使用吸嘴:76号。

报警原因:元器件被带回。

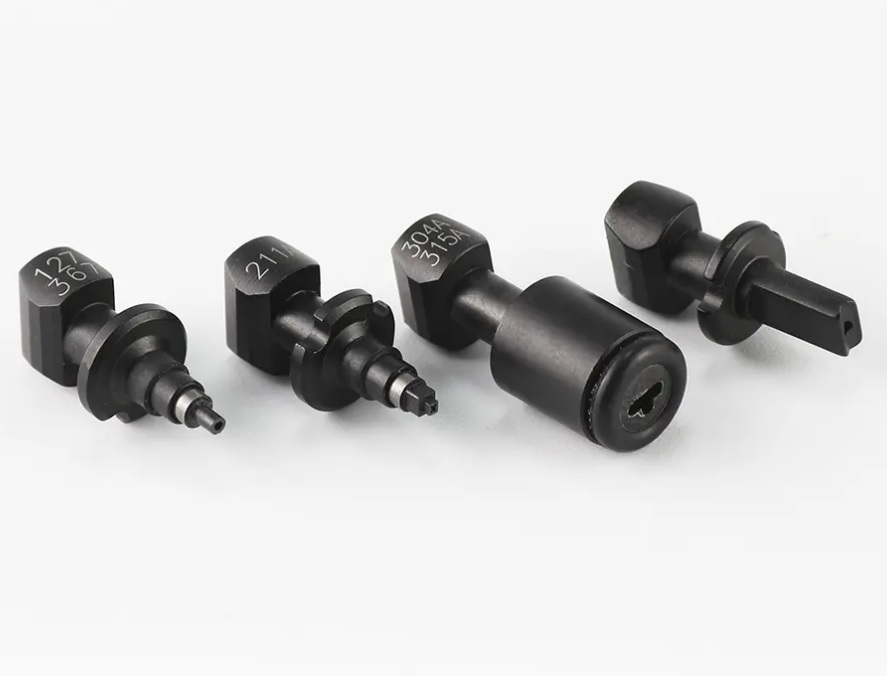

YAMAHA贴片机所使用的的吸嘴

YAMAHA贴片机在贴装过程中,偶尔报警:提示贴装元器件被带回。之前一直判断产生的原因是贴装气压设置不正确,多次配置贴装头的气压,问题仍然存在,再加上该问题偶尔出现(不总是出现),因此迟迟未能定位原因。

终于,通过认真观察和思考,笔者怀疑贴装高度的数值或许影响了元器件的贴装。通过将贴装高度从0.5mm改为0mm。此后,元器件被带回的问题不再出现了。

总结:YAMAHA贴片机的贴装高度是贴装时下压的高度,比如贴装高度值为0.5mm,意味着在贴装时贴装头向下移动0.5mm,再释放所吸取的元器件。由于76号吸嘴是U型口,ZMM12的外形是圆柱形,因此如果贴装高度设置为0.5mm,那么贴装时,将压下0.5mm,这会导致圆柱形的元器件被U型吸嘴口所包裹,从而容易导致元器件被带回,因此报警提示错误。以上就是YAMAHA贴装实战经验总结之元器件被带回,更多实战经验,笔者会陆续更新。
