YAMAHA雅马哈贴片机各板卡位置及介绍 发布时间:2022-01-26 阅读人数:

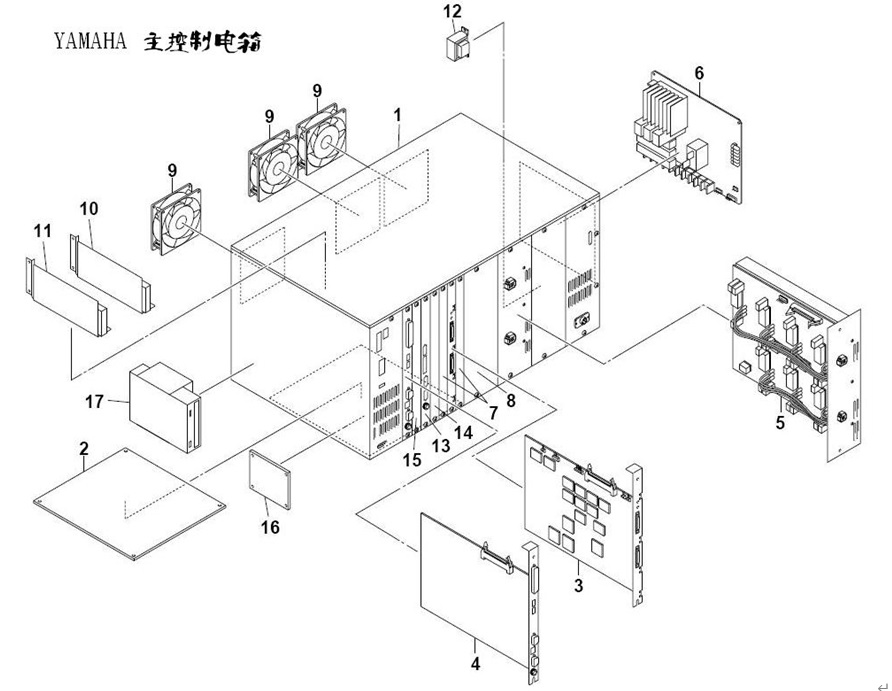

YAMAHA贴片机主控制电箱结构和组成示意图

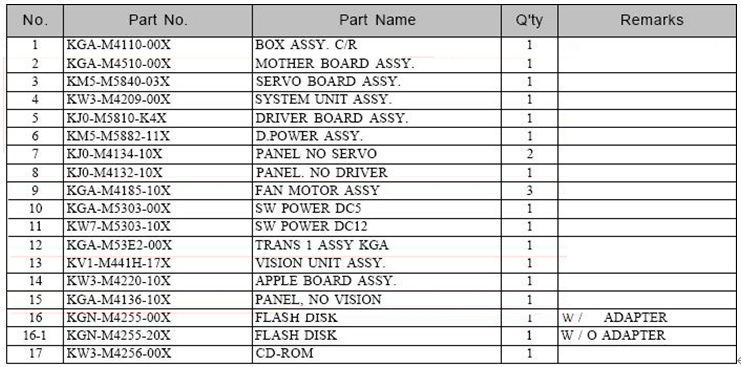

YAMAHA主控制电箱各个板卡说明



Mother board

Mother board将所有的控制器通过ISA-Bus(电源和信号)连接在一起,同时具备AC&DC 电压检查功能,它检测AC输入(从100V转换成12V)和DC输入(5V, +12V, -

12V ),并且用LED来显示电压低或电源其他错误。

Servo board

Servo board 用来控制贴片机的伺服马达,如果servo board检测到错误,绿色LED会不亮并且机器进入

急停状态如果机器软件运行正常,黄色LED会闪亮,状态如下:初始化前-4秒(亮2秒,灭2秒),初始化后-1秒(亮0.5秒,灭0.5秒)(XGXII机器)。如果编码器线断,红色LED灯会亮。

System board

符合PICMG 标准影象功能支持CRT/LCD 显示器支持标准接口(1个键盘,1个鼠标,串口,并口,E-IDE接口,软驱接口和USB接口)

Driver board

Driver boardservo board控制,向伺服马达提供动力,一块Driver board 最大能驱动7个交流伺服马达。

D.power assy

D.power boarddriver board提供直流+282V电压检测电压变化,电源缺相和高温。

Appl board

Appl board 和其他的一些I/O板(HeadboardCONV board)一起来控制串行通信。

Vision board

Vision board用来识别处理吸取后的元器件,PCB上的Mark并计算位置和方向最多可接3个模拟I/F相机和3个数字I/F相机

I/O conveyor unit

I/O conveyor unit 包含两块板,用来处理传送部分的数字输入/输出信号。I/O BOARD CONVEYOR ASSY (KM5-M4582-xxx) I/O BOARD CORE ASSY (KM5-M4560-1xx)

connection board kit

connection board kit 用来控制传送带马达,提供DC24V用在紧急停止电路中。用LED显示急停情况,详细含义参考Emergency stop state check list

I/O head assy

I/O head assy 用来处理贴片机头部的数字输入/输出信号。包含两块板. I/O BOARD HEAD ASSY (KV8-M4572-00x)  I/O BOARD CORE ASSY (KM5-M4560-1xx)
